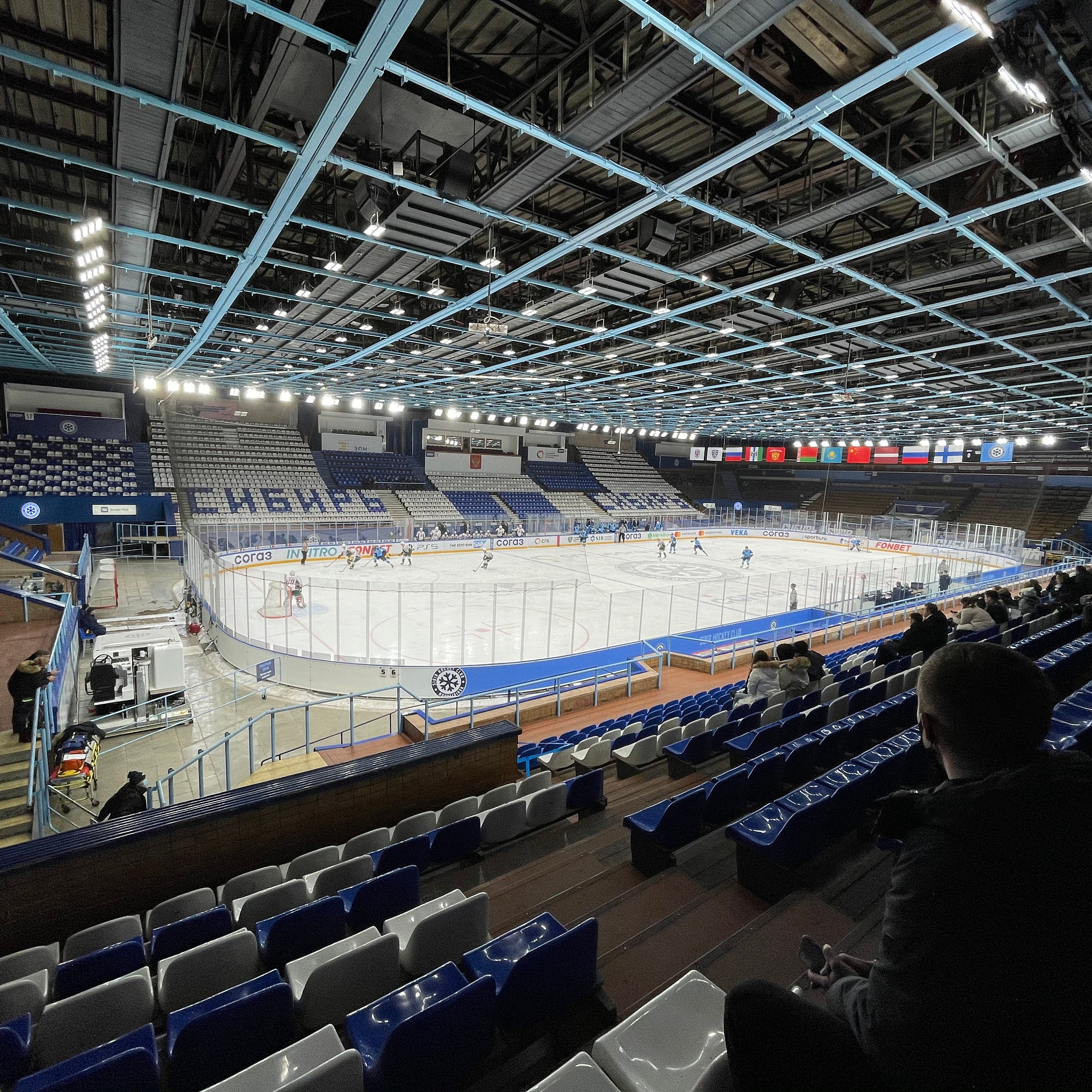

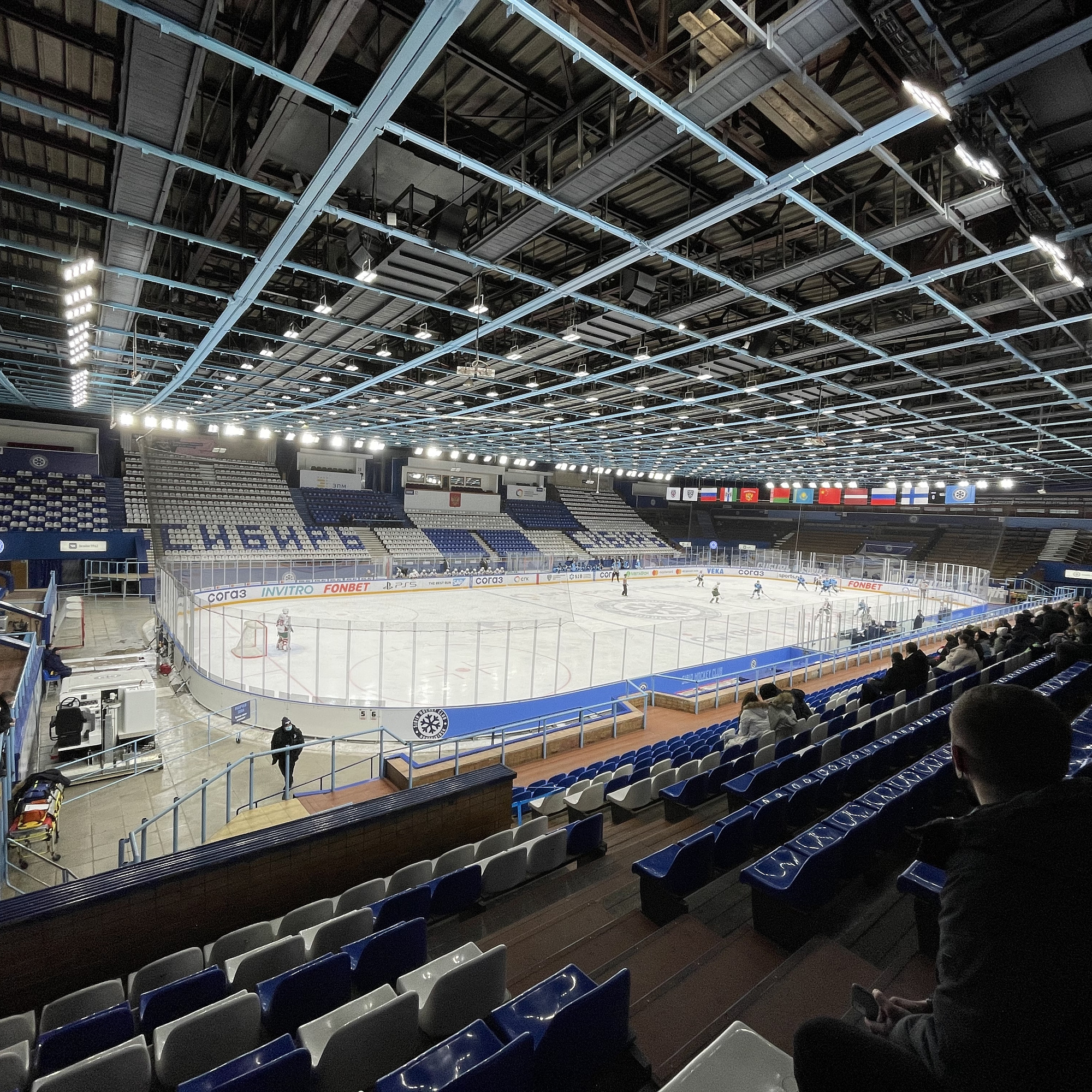

Из-за замены потолка систему освещения поднимали на полтора метра выше прежнего уровня. Часть действующих светильников оставалась в работе, а за годы эксплуатации их световой поток снизился, и это нужно было заложить в расчёт. Кроме того, с потолка демонтировали декоративную конструкцию — расстояние до льда выросло, свет стал рассеиваться сильнее.
Требования КХЛ к освещению арены:
- вертикальная освещённость ледового поля более 2500 лк
- равномерность вертикальной и горизонтальной освещённости не менее 0,8
- вертикальная освещённость с трибун к центру площадки не менее 1000 лк
- пульсация светового потока не более 1%
- индекс цветопередачи не менее 80 Ra
- цветовая температура не менее 5600 K
Наш светотехнический расчёт показал: к действующей системе нужно добавить 60 светильников по 400 Вт с двумя типами оптики. В центр поля, куда свет надо направить дальше всего, — LC 400-SKY SPORT К30 5700K с линзой 30 градусов, ближе к бортам — LC 400-SKY SPORT Г60 5700K с линзой 60 градусов. Каждый светильник выставлен в свою расчётную точку.
Под конструкцию потолка мы разработали крепление с поворотом в двух плоскостях — без него выставить светильники по проекту было нельзя. Блоки питания вынесли на заднюю поверхность корпуса в герметичном исполнении IP67: чтобы позже подключить арену к автоматической системе управления, светильник не придётся снимать и разбирать, достаточно заменить источник питания на диммируемый.

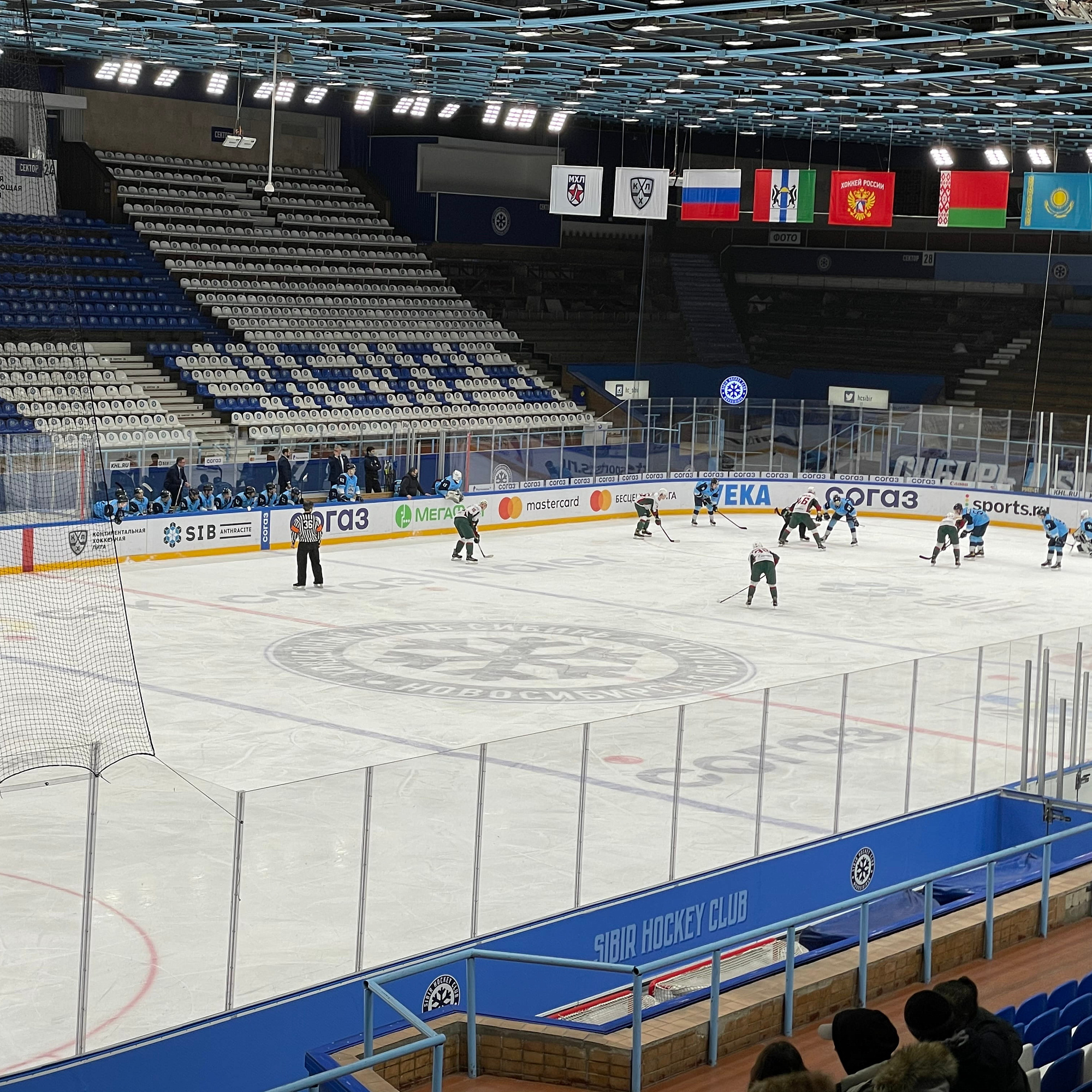

Замеры после модернизации: горизонтальная освещённость более 3200 лк, коэффициент равномерности 0,802 при норме 0,8 — с запасом на деградацию и запыление. Аварийное освещение рассчитано отдельно: 8 светильников дают не менее 50 лк при отключении основной цепи. Повторные замеры КХЛ подтвердили соответствие регламенту.
