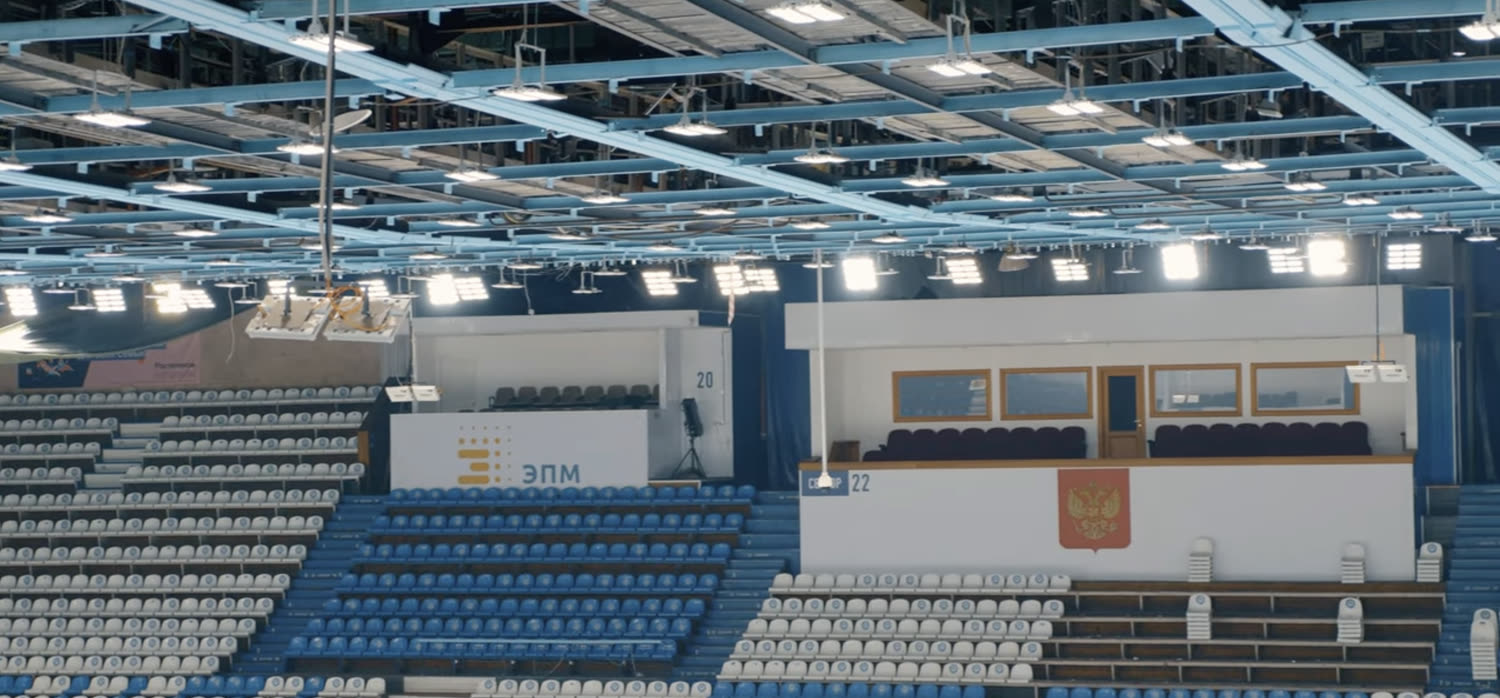

Завершили модернизацию системы освещения ледовой арены «Сибирь» в Новосибирске. Задача была одна: привести свет ледового поля и трибун к требованиям Континентальной хоккейной лиги — для матчей и телевизионных трансляций.
Работать пришлось не с чистого листа. На арене меняли потолок, из-за этого систему освещения подняли на полтора метра выше прежнего уровня. С потолка демонтировали декоративную конструкцию, расстояние до льда выросло, и свет стал рассеиваться сильнее. Часть действующих светильников оставалась в работе — за годы эксплуатации их световой поток снизился, и эту потерю нужно было учесть в расчёте.
Требования КХЛ к арене:
- вертикальная освещённость ледового поля — более 2500 лк;
- равномерность вертикальной и горизонтальной освещённости — не менее 0,8;
- вертикальная освещённость с трибун к центру площадки — не менее 1000 лк;
- пульсация светового потока — не более 1%;
- индекс цветопередачи — не менее 80 Ra;
- цветовая температура — не менее 5600 K.
Расчёт показал, что к действующей системе нужно добавить 60 светильников по 400 Вт с двумя типами оптики. В центр поля, куда свет надо направить дальше всего, — LC 400-SKY SPORT К30 5700K с линзой 30 градусов, ближе к бортам — LC 400-SKY SPORT Г60 5700K с линзой 60 градусов. Каждый светильник выставлен в свою расчётную точку, под конструкцию потолка мы разработали крепление с поворотом в двух плоскостях: без него выставить светильники по проекту было нельзя.
Блоки питания вынесли на заднюю поверхность корпуса в герметичном исполнении IP67. Когда арену будут подключать к автоматической системе управления, светильник не придётся снимать и разбирать — достаточно заменить источник питания на диммируемый.
Замеры после модернизации: горизонтальная освещённость более 3200 лк, коэффициент равномерности 0,802 при норме 0,8 — с запасом на деградацию светильников и запыление. Аварийное освещение считали отдельно: восемь светильников дают не менее 50 лк при отключении основной цепи. Повторные замеры КХЛ соответствие регламенту подтвердили.
Подробнее об объекте — в портфолио.
